國青上將全自動智能鎖使用說明書

G9全自動基礎

G10全自動可視貓眼款

G11全自動3D人臉識別可視貓眼款

溫馨提醒：

1.智能鎖配套的機械鑰匙，作為緊急開鎖方式，切記請勿放于室內，可存放于非室內的安全場所，以備緊急狀況下使用（如自家車內或辦公室內）。

2.產品安裝視頻、設置視頻，請關注公司微信公眾號或者撥打服務熱線。

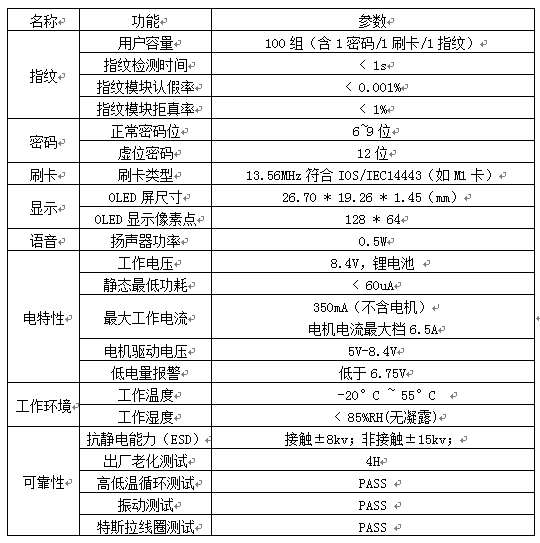

3.產品規格參數表如下（以下數據以實驗室測試為準）：

一、產品概述

可視貓眼（該功能選配）3D人臉識別（該功能選配）

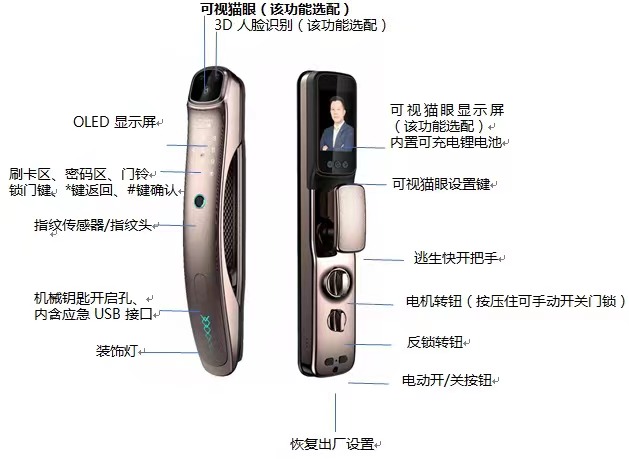

1.產品示意圖

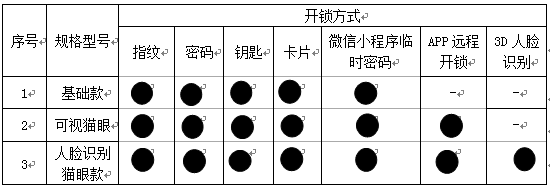

2.產品功能配置

二、系統功能與介紹

1.初始狀態

1.1初始狀態下管理員密碼為“123456”；

1.2初始狀態需通過管理員密碼，進入系統菜單增加用戶才可正常開門。

注：“123456”為出廠默認的管理員密碼，當注冊管理員用戶后，該密碼會自動失效，下次進入系統菜單需要驗證已經注冊的管理員指紋或密碼。

2.操作概述

◆ 系統菜單：喚醒狀態下按“*#”號鍵后可開始驗證管理員用戶，并進入系統菜單,支持指紋/密碼驗證，不支持刷卡進入系統菜單----管理員用戶。

◆ 開門：直接刷卡/輸入密碼/指紋正常開門，不進入系統菜單----管理員/普通用戶。

◆ 系統導航鍵：系統將播報數字對應的語音內容，通過選定數字來進入對應功能設置。

◆ 門鈴鍵：在系統主界面按“門鈴符號按鍵”觸發門鈴。

3.開鎖用戶管理與信息概述

3.1用戶信息包括：用戶指紋信息（1個），用戶密碼信息（1個），用戶刷卡信息（1個）；用戶ID號將對應用戶權限等級信息。

3.2用戶權限等級分為管理員用戶，普通用戶。普通用戶無法進行相關設置，只可驗證身份開門；管理員用戶除驗證開門外，還可進入系統配置菜單。

3.3用戶信息可創建，修改，刪除；不能刪除當前登錄的管理員信息。

3.4開鎖用戶存儲個數為100組，開鎖記錄信息為512個，此為門鎖本地貯存的開鎖日志，而云端開鎖日志不限制個數。

注：密碼不可重復設置，即用戶A設置過的密碼，用戶B不可再重復使用。

4.密碼開鎖

4.1有效密碼位為最低不少于6位，最高不超過9位。兩個管理級別的密碼，分為管理員密碼，普通用戶密碼；

4.2支持虛位密碼，輸入密碼不超過12位，其中有連續的密碼信息在其中，即可開鎖。

4.3連續輸入密碼錯誤超過5次，門鎖進入鎖定狀態180s。

5. 指紋開鎖

5.1使用錄入的手指觸摸指紋頭接觸面，即可開鎖；

5.2脅迫指紋輸入時，門鎖也可打開，并推送信息給用戶指定的手機（推送需定制聯網）；

5.3連續錄入指紋錯誤超過5次，門鎖上報報警信息觸發報警器。

6.刷卡開鎖

6.1使用錄入的NFC卡即可開鎖；

6.2刷卡與指紋類似綁定于用戶，可識別用戶ID并上報；

6.3響應時間1s以內。

7.其他開/關鎖方式

7.1后板提供兩個獨立按鍵，在房內可進行按鍵開鎖/關鎖；

7.2前板有獨立觸摸按鍵關鎖，出門關門后按該觸摸按鍵關鎖。

8.遠程動態密碼（小程序開鎖）

用戶可通過微信小程序生成臨時密碼開鎖，操作說明見第四條；請注意：該功能需確保門鎖當前時間正確，并設置管理員密碼。

9.音量語音設置

語音提示音量調節，可設置高中低三檔音量，可選擇“靜音”；注：在靜音模式下，門鈴會同時被禁止。靜音鍵部分型號會有獨立按鍵一鍵觸發。

10.時間設置

    年/月/日/時/分/默認為出廠時間，通過鍵盤設置年/月/日/時/分/。

注：時間設置不對，會影響遠程授權/小程序功能的正常使用。

11.恢復出廠設置

    可在系統菜單上操作，也可長按后鎖復位板上按鍵5s:用于刪除所有用戶信息，并退出配網（請在上電5s按下按鍵）。

12.日志查詢

    可在系統菜單中點擊查詢“開門日志查詢”查詢最近512條開門記錄，并可通過“注冊日志查詢”查詢當前門鎖的所有注冊用戶信息。

13.開門功能設置：

13.1鎖舌回彈：驗證成功后即可開鎖，默認2s回鎖,即開鎖2s后彈回小鎖舌，時間范圍可設置“1--9S”；

13.2延時關鎖：開鎖后，會在一定時間延時后自動關鎖；延時時間可設置：關、5S、10S、15S、20S。

14.其他說明：

◆ 電量控制功能：每次開門實時電量檢測并顯示，電池槽5格，當電量低于10-20%時在顯示屏提醒用戶。

◆ 上電自動檢測：系統上電后會自動對部分關鍵電子部分進行自檢。

◆ 語音導航：系統進入菜單后會有精簡的語音導航提示。

◆ 鎖機：連續5次驗證失敗會鎖機180s；（連續輸入時間認定范圍同樣為180s）。

◆ 工程模式：門鎖在出廠狀態下可以按“*888#”進入工程模式，進行門鎖匹配性方面的相關工程設置：

14.1開門方向：進入<工程模式>后，按“1”即可選擇切換需要匹配的開門方向：左、右；默認左開；

14.2回鎖時間：進入<工程模式>后，按“2”即可依次循環選擇每次回小鎖舌的電機轉動時間“100-900ms”，每50ms步進一次。默認400ms。

14.3電機扭力：進入<工程模式>后，按“3”即可根據鎖體型號依次選擇電機扭力：“低”“中”“高”默認低。

14.4 NFC設備類開鎖/卡片可復制：（支持有放開權限的NFC設備開鎖）按“4”即可根據用戶需要打開或關閉該功能（該功能只能在初始化狀態下使用）。

15.系統喚醒

15.1喚醒方式：按觸摸面板任意鍵或指紋都可喚醒門鎖；

15.2喚醒時間：當在菜單設置時，上一次觸碰和進入待機睡眠狀態的時間為15秒；

15.3多次輸入保護：連續輸入指紋或密碼（包括授權密碼）錯誤超過五次時，門鎖電子部分自鎖180s；

15.4鎖舌回彈：驗證成功后即可開鎖，默認2s回鎖,即開鎖2s后回彈回小鎖舌；修改回鎖時間可在系統菜單中設置，范圍1-9s;

15.5延時關鎖：開鎖后，會在一定時間延時后自動關鎖；延時時間可在系統菜單中設置，范圍5s、10s、15s、20s,默認關閉。

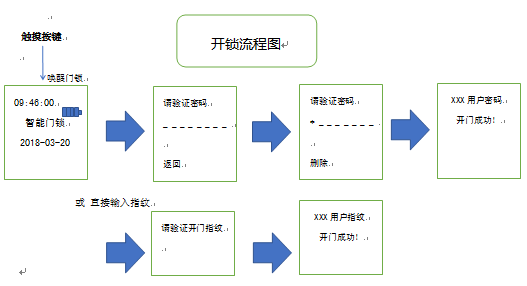

16.驗證開鎖

17.用戶管理菜單

使用管理員用戶驗證身份后，即可進入用戶管理設置。用戶管理設置按用戶分為管理員用戶和普通用戶兩個權限。每個用戶設置信息分為：開門指紋/開門密碼/脅迫指紋/脅迫密碼。針對以上功能，可按界面提示進行用戶的指紋、密碼、脅迫指紋、脅迫密碼的添加/修改/刪除。

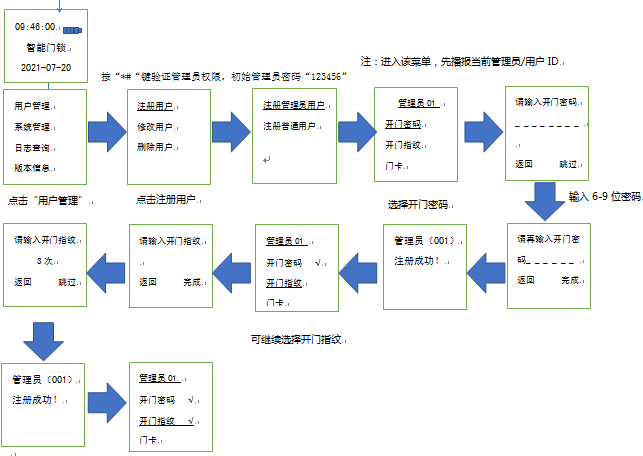

17.1注冊用戶

觸摸門鎖密碼面板喚醒

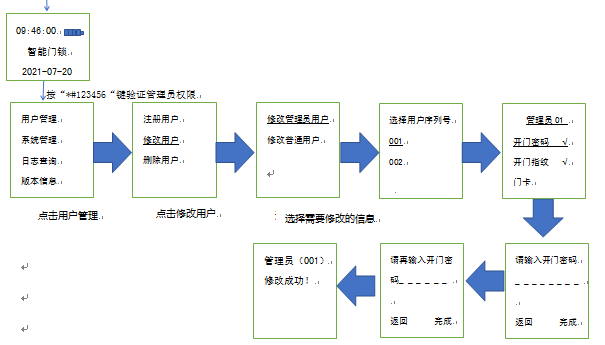

17.2修改用戶

觸摸門鎖密碼面板喚醒

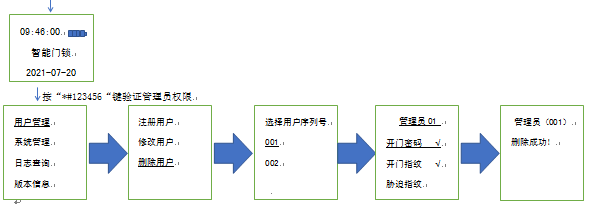

17.3刪除用戶

觸摸門鎖密碼面板喚醒

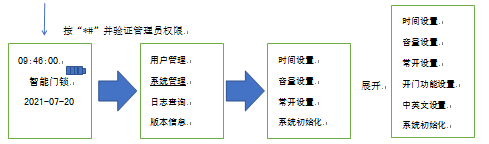

18. 系統管理菜單

觸摸門鎖密碼面板喚醒

使用管理員用戶驗證身份后即可進入系統管理設置，具體包括：時間設置、音量設置、常開設置、恢復出廠設置、遠程授權功能。

18.1時間設置：按“#”號進入時間設置。默認當前日期，時分依次按照用戶輸入完成       設置。按“#”號確認，按“*”返回。

18.2音量設置：按“#”號進入音量設置。可選擇是否“靜音”，注意：在“靜音”模式下門鈴功能將會自動關閉。

18.3常開設置：按“#”號進入常開設置，選擇開啟常開模式，則用戶使用任意指紋與密碼信息皆可打開門鎖。按“*”號返回。

18.4系統初始化：按“#”號進入恢復出廠設置，選擇確定恢復出廠，即可刪除所有用戶信息，并退出與網關的連接。按“*”號返回

18.5開門功能設置：

1)回鎖時間：進入<開門功能設置>后，按“1”循環選擇需要設置的回鎖時間，范圍1-9s；

2）延時關鎖：進入<開門功能設置>后，按“2”循環選擇需要設置的延時關鎖時間，范圍“關”、“5S”、“10S”、“15S” 、“20S”。

19.日志查詢菜單

此功能主要查詢開鎖記錄、注冊記錄。記錄以時間由新到舊排列顯示，最多可顯示512組信息。

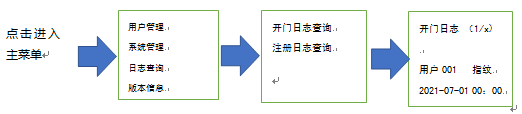

　  19.1查詢開門日志步驟（2、8鍵上下翻頁）

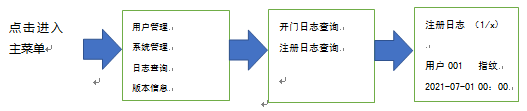

19.2查詢注冊日志步驟（2、8鍵上下翻頁）

四、微信小程序操作方式

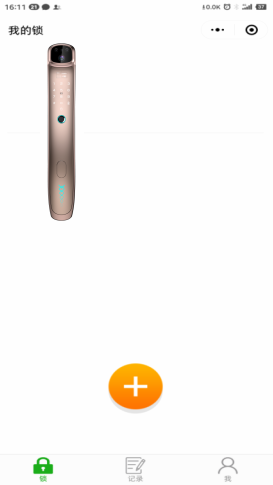

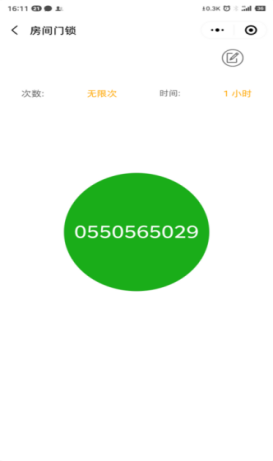

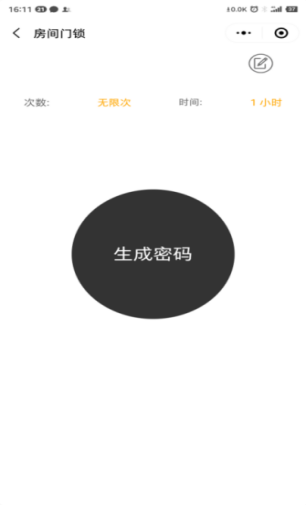

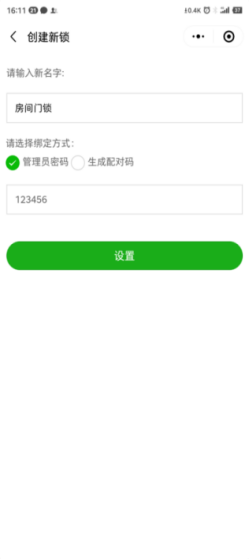

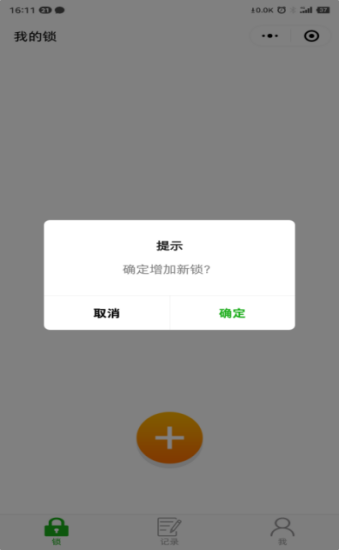

設置操作，在微信里面搜索“OB Link”微信小程序，按照圖中流程操作，如下圖所示：

五、可視貓眼聯網操作方式

1.如何添加智能鎖

1.1關注微信公眾號

1.2進入應用

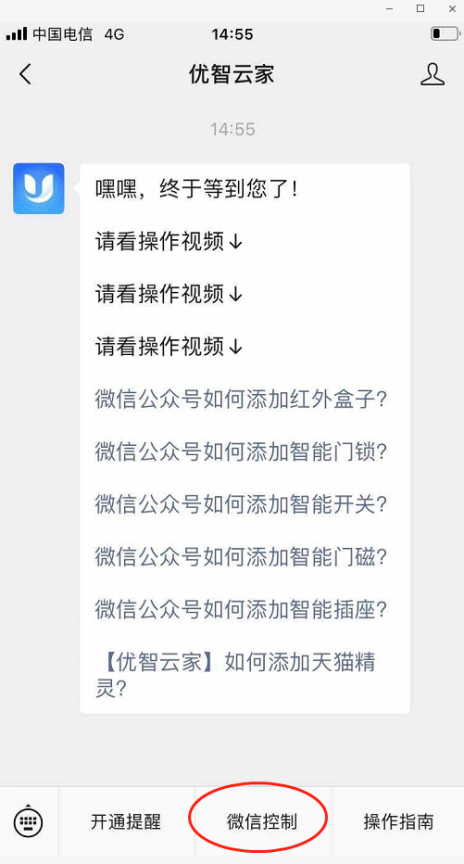

點擊“微信控制”進入應用并登錄，首次登錄需要先注冊賬號。

1.3添加設備

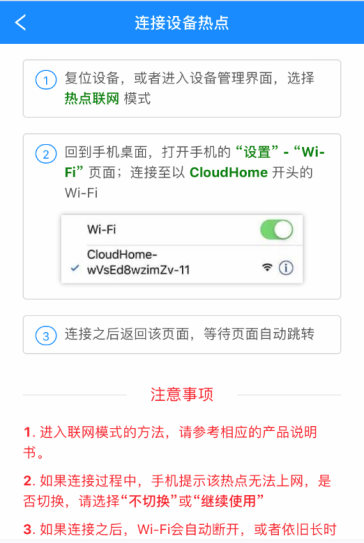

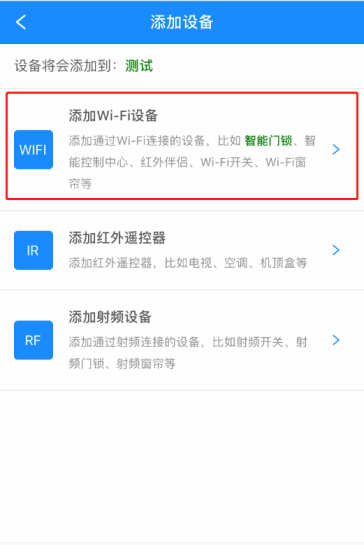

進入“設備列表”頁面，點擊右上角“+”添加設備。選擇“添加Wi-Fi設備”，進入“連接設備熱點”界面，此時無法進行下一步，需連接到設備發出來的CloudHome-XXXX-16的熱點Wi-Fi才會自動跳轉到下一步。

切換到手機－設置－Wi-Fi列表，再操作智能鎖發出熱點Wi-Fi。

1.4開啟設備熱點

喚醒鎖——輕按“*#”——驗證管理員(默認123456)——按2普通用戶設置——按4管理無線用戶——按1錄入遠程用戶—按2熱點模式【不同是鎖進入熱點連接方式不同，安裝菜單欄聯網提示進行操作】。不同型號的鎖操作方式略有不同，請按其說明書及鎖提示操作。

1.5連接設備熱點

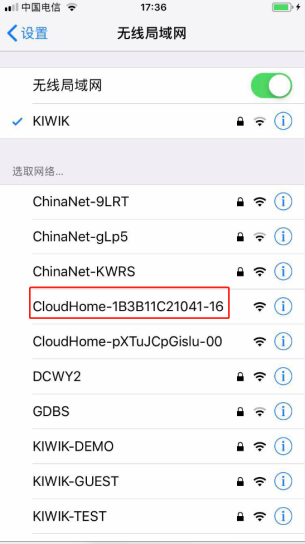

當智能鎖進入熱點聯網模式后，在手機－設置－Wi-Fi列表中選擇CloudHome-XXXX-16的熱點Wi-Fi，連接成功后返回微信公眾號上操作。

注意：有些手機Wi-Fi列表刷新較慢，請刷新或點擊Wi-Fi的開關鍵強制刷新；設備發出來的熱點Wi-Fi不能上網，部分手機可能會提示切換網絡，選擇“忽略”“不切換”“繼續使用”等。如果華為手機強制切換，就把移動數據（4G網絡）關閉再試。

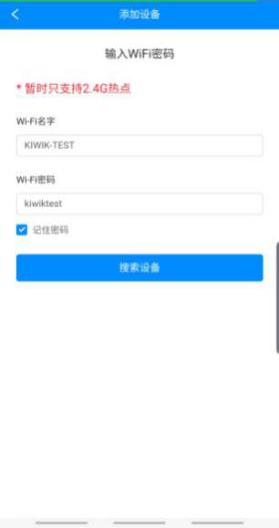

1.6設置Wi-Fi密碼

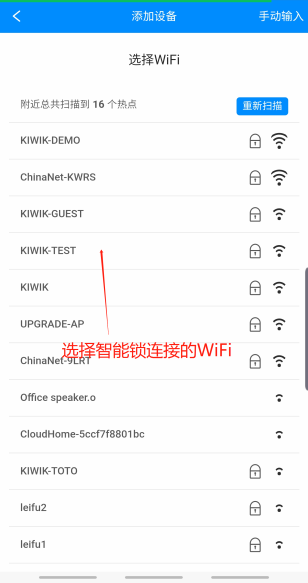

選擇設置要連接的Wi-Fi網絡，輸入其密碼，搜索設備。

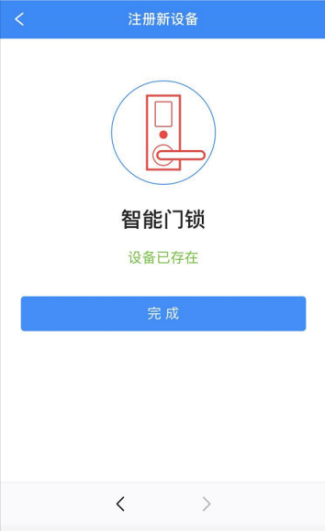

注意：如果添加設備未提示成功，可能是Wi-Fi密碼錯誤導致，請檢查無誤重新配置。

2.如何開通微信提醒

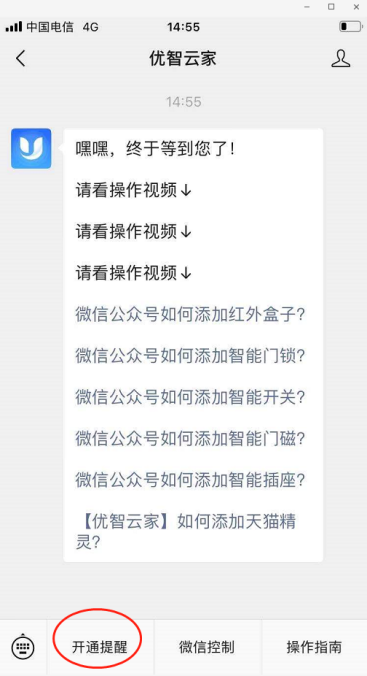

2.1進入開通提醒頁面：點擊“開通提醒”進入設置頁面，如未登錄，請先登錄。

2.2設置提醒

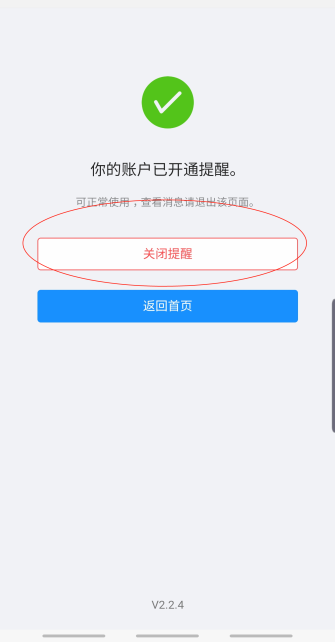

點擊“開通提醒”，如下圖即為開通成功。

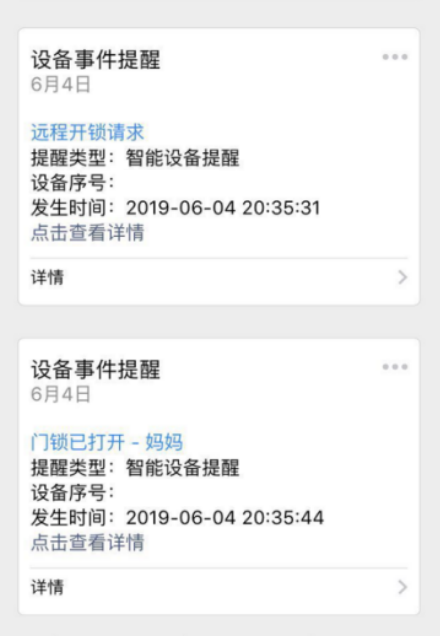

2.3設備微信通知

當智能鎖發生開鎖或遠程開鎖等事件時，微信實時提醒。

3.如何遠程開鎖

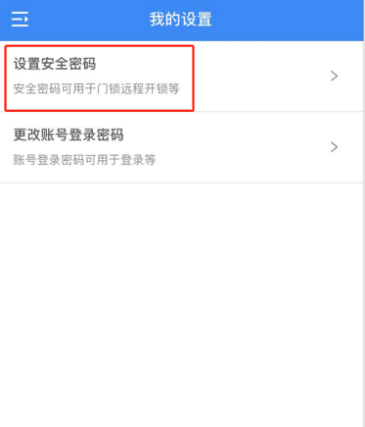

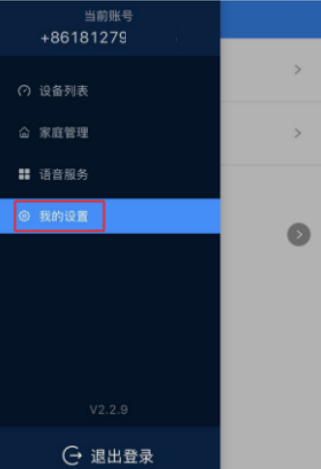

3.1設置遠程開鎖密碼：首次使用需設置安全密碼，點擊左上角菜單按鈕打開應用側邊欄，選擇“我的設置”－“設置安全密碼”－輸入6位數字安全密碼－用賬號登錄密碼或舊的安全密碼驗證。

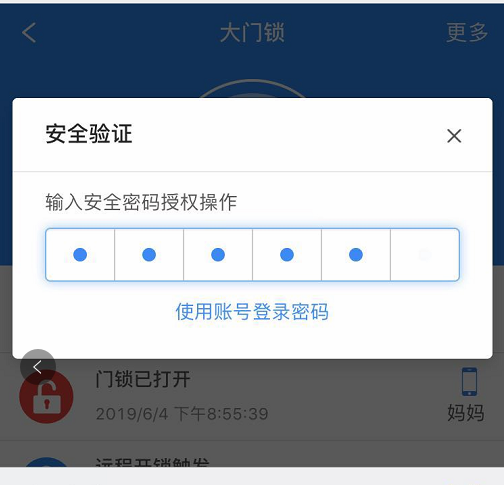

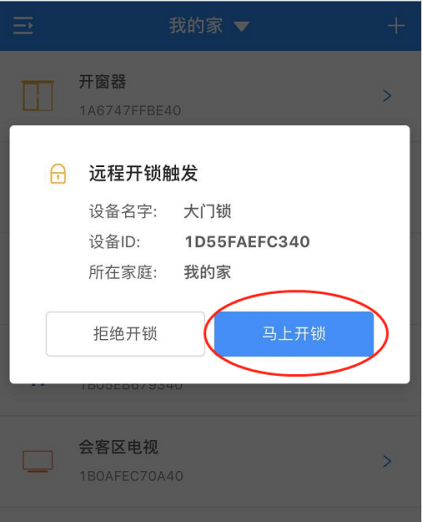

3.2遠程開鎖操作

遠程開鎖需在門鎖上操作發出請求，“客人請求，主人開鎖”，請按門鈴鍵，用戶收到開鎖請求，輸入安全密碼即可開鎖。

4.如何分享設備

4.1進入家庭管理：點擊左上角菜單按鈕打開應用側邊欄，選擇“家庭管理”－點擊要分享的家庭。

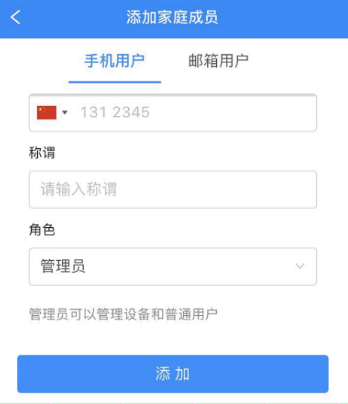

4.2添加家庭成員（分享給其他用戶使用）

點擊“添加家庭成員”，輸入要添加的用戶手機號碼和稱謂。注意該用戶必須提前關注此公眾號并注冊。

5.如何備注門鎖用戶

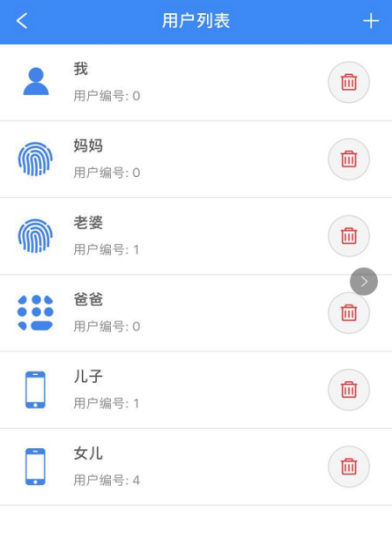

5.1進入門鎖用戶列表：進入門鎖界面，點擊右上角“更多－用戶列表”，進入用戶列表界面，如下圖。

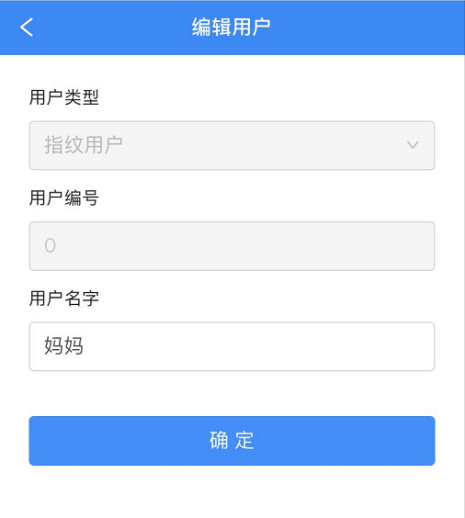

5.2備注門鎖用戶：點擊用戶，直接備注用戶名稱如下圖。

5.3用戶備注顯示：用戶備注好后，就清楚地知道是誰開了鎖，關心家人。

6.如何添加快捷方式

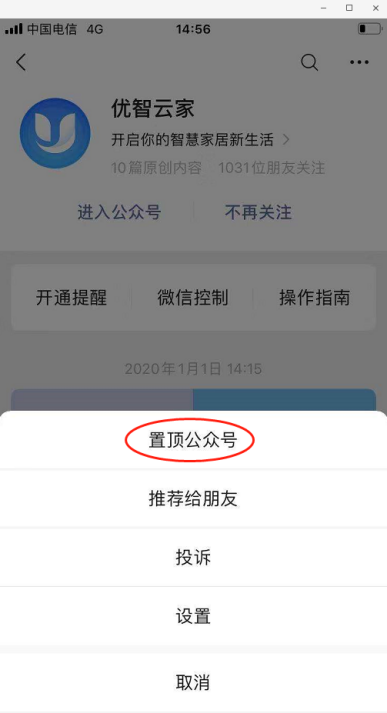

6.1置頂公眾號：點擊公眾號右上角頭像，再右上角…，置頂公眾號。

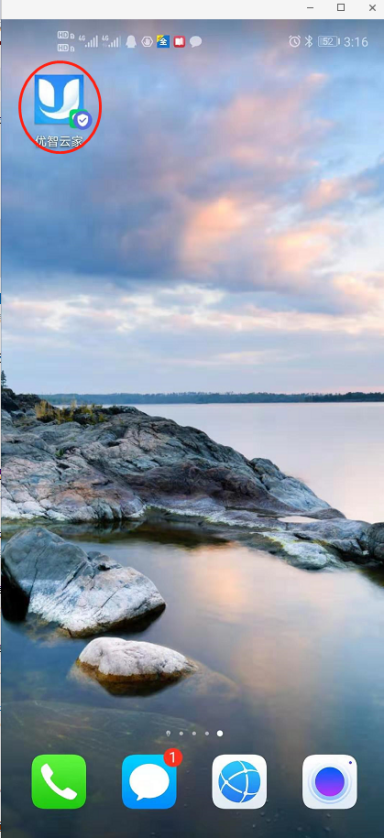

6.2手機添加桌面快捷方式

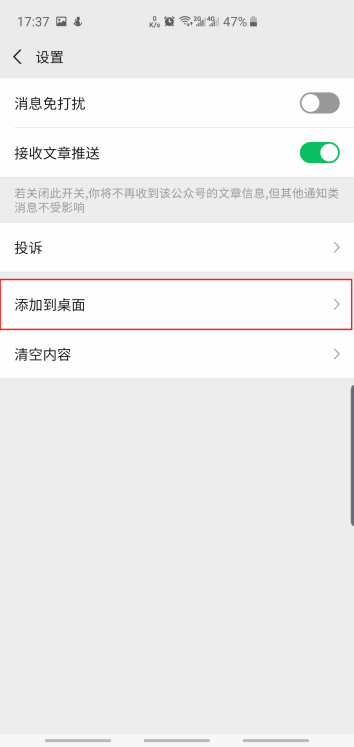

安卓手機：點擊公眾號右上角頭像，再右上角…，設置－添加到桌面。

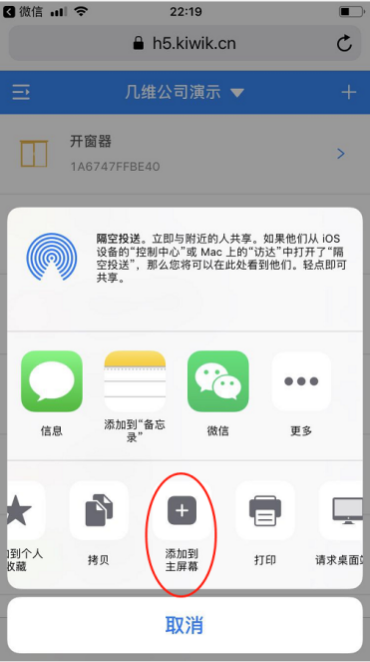

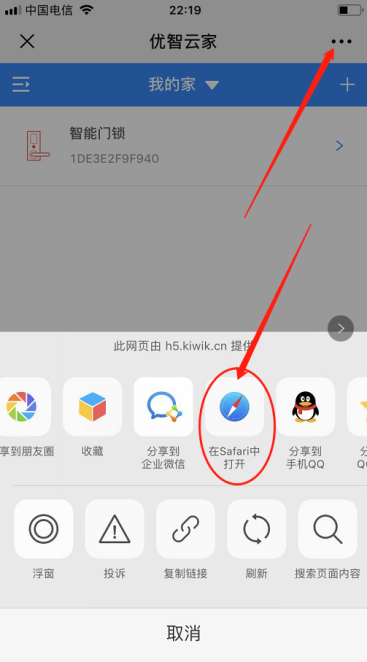

蘋果手機：進入微信控制頁面，點擊右上角…，選擇“在Safari中打開”，輸入賬號密碼登錄后，在最下面點擊分享－添加到主幕布即可。

7. 如何刪除全部手機用戶

將整把鎖恢復出廠設置或請按其說明書操作。

六、人臉識別操作方式

1.人臉功能設置：進入系統設置，選擇序號8為人臉設置，進去以后有人臉設置和紅外設置，兩個功能都可以設置打開或者關閉。

2.人臉用戶錄入：用戶管理，第一步，注冊人任意管理員（指紋，密碼，卡）用戶；第二步，注冊用戶：序號3是注冊人臉用戶，進入系統按提示操作。

3.人臉識別使用：通過喚醒門鎖識別人臉，或者通過人體感應喚醒識別人臉，如不能自動感應喚醒，則進入系統進行設置，打開紅外設置。

七、其它注意事項

1.產品日常維護

1.1經常保持鎖體傳動部位有潤滑劑，以保持其轉動順暢，延長使用壽命，建議半年或一年檢查一次，同時檢查固定螺釘是否有松動，以確保堅固。

1.2電池低壓報警后，請及時更換電池，以確保門鎖正常使用。

1.3鎖表面或指紋頭使用較長時間后，表面污垢或潮濕，請用干燥軟布擦拭。

1.4鎖頭在使用過程中，鑰匙插拔不順暢時，可在鎖芯槽內放入小許石墨粉或鉛筆粉， 請勿加入其他任何油類品來作潤滑，以避免油脂粘住彈子及彈簧，導致鎖頭不能轉動而無法開啟。

1.5請勿讓腐蝕性物質與鎖面接觸，以免破壞鎖面保護層。

1.6請勿在把手通掛物件。

1.7請勿用堅硬、塵銳的物體刻、劃鎖面或指紋采集窗表面。

1.8請妥善保管應急機械鑰匙。

2.重要提示

2.1連續驗失望5次，系統進入3分鐘鎖定狀態，鎖定期間系統不響應任何操作， 可通過重新通電快速恢復正常。

2.2每次操作超過10秒無操作動作，系統將自動退出。

2.3智能鎖作為高科技產品，安裝的好壞直接影響到門鎖的正常操作及使用壽命，建議您聘請對鎖具有專業的師傅進行安裝，并按標準進行開孔，以及寸板及鎖扣盒孔；確認所開鑿的孔準確無誤，然后嚴格按照產品說明書中的步驟進行操作。

2.4如果您的房間正在裝修，我們建議您將產品卸下，待裝修完成后再把產品重新裝上，這樣做的目的是：避免裝修過程中腐蝕性物質或裝修中使用的酒精、油漆等化學物質未干透時會向空氣中散發腐蝕性氣體腐蝕鎖體和產品表面，影響外觀及降低產品使用壽命。

2.5在門鎖安裝調試完成后，請您在第一時間內清空門鎖內所有密碼，再注冊自己的管理密碼、用戶密碼及指紋, 防止他人盜用您的密碼，留下安全隱患。

2.6門鎖使用一段時間后，電池電量不足時，每次開門都會有低壓報警提示，此時請及時更換干電池或取下鋰電池充電。

2.7若您要出遠門或長期不使用鎖，請帶上機械鑰匙，建議取出電池。

2.8指紋較平較細或年齡小的用戶，建議您用大拇指注冊指紋，且同一用戶注冊2枚以上指紋，提高指紋采集時的成功率。

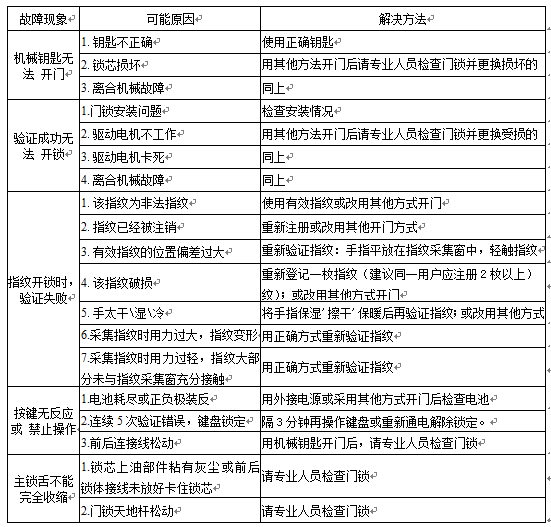

3.常規問題及解決方法
